• 1、根据订旅馆建模文档

  • 绘制用例图模型（到子用例）

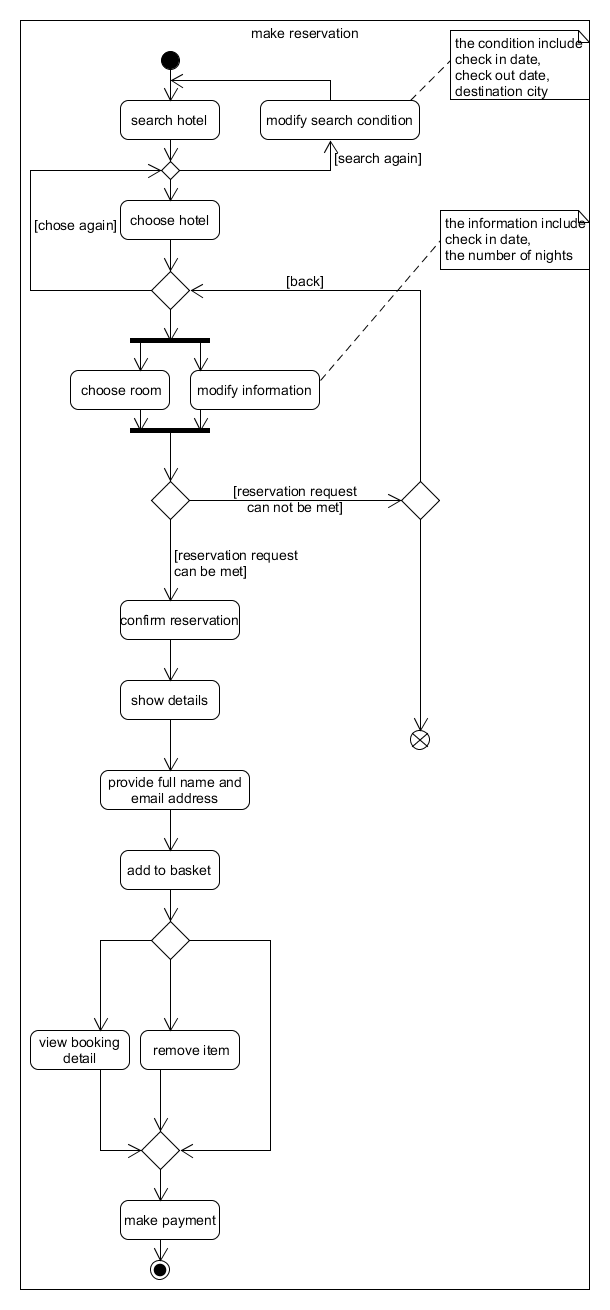

  • 给出 make reservation 用例的活动图



• 2、根据课程练习“投递员使用投递箱给收件人快递包裹”的业务场景

  • 分别用多泳道图建模三个场景的业务过程

    场景一：



    场景二：

    ​

    场景三：

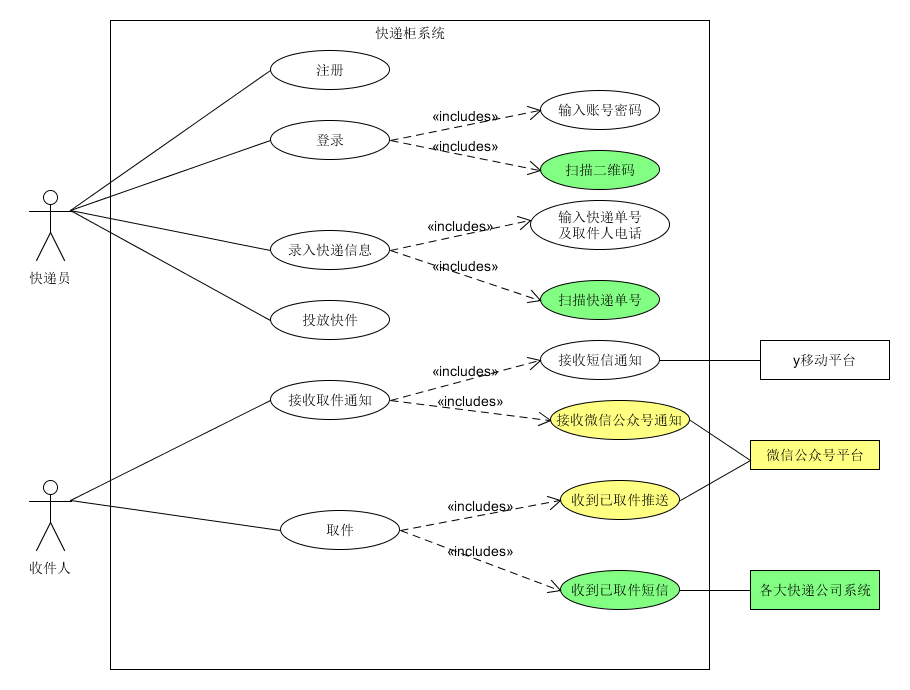

  • 根据上述流程，给出快递柜系统最终的用例图模型

    • 用正常色彩表示第一个业务流程反映的用例
    • 用绿色背景表述第二个业务场景添加或修改的用例，以及支持 Actor
    • 用黄色背景表述第三个业务场景添加或修改的用例，以及支持 Actor
